《先进半导体封装材料及工艺-2023版》
2023-07-03 23:07:20   来源：麦姆斯咨询   评论：0   点击：

Materials and Processing for Advanced Semiconductor Packaging 2024-2034

购买该报告请联系：
麦姆斯咨询 王懿
电话：17898818163
电子邮箱：wangyi#memsconsulting.com（#换成@）

为什么需要先进半导体封装？

据麦姆斯咨询介绍，人类正生活在一个以数据为中心的时代。各行各业产生的数据量不断攀升，持续推动对高带宽计算的需求增长。机器学习和人工智能（AI）等应用需要强大的处理能力，因此需要在芯片上更密集地布置晶体管，在封装中需要更紧凑地互连凸点间距。后者强调了半导体封装技术在满足上述需求时的重要性。在此背景下，英国知名研究公司IDTechEx发布了这份关于先进半导体封装材料及工艺的最新研究。

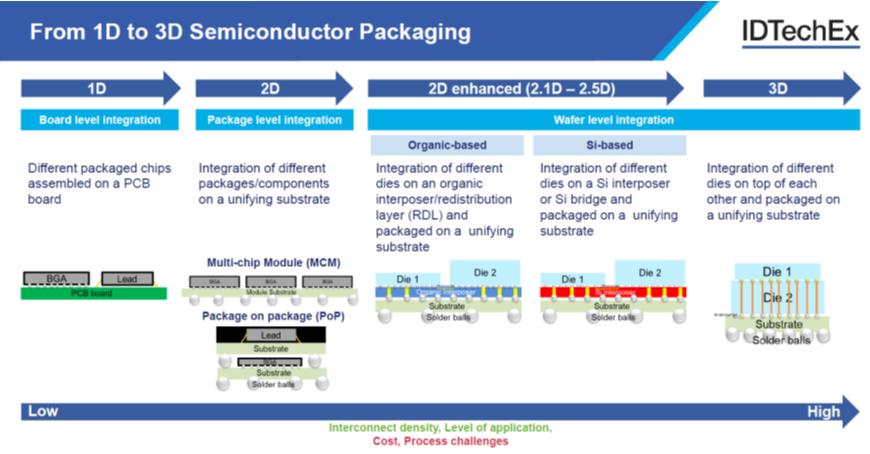

1D到3D半导体封装

半导体封装已经从板级集成发展到晶圆级集成，带来了显著的进步。晶圆级集成提供了优于传统方案的诸多优势，例如：提高了互连密度，为尺寸敏感应用提供了更小的占位面积，同时还增强了性能。

目前，包括2.5D IC、3D IC和高密度扇出晶圆级封装等封装技术，被归类为“先进半导体封装”，其特点是凸点间距低于100 µm，能够实现至少10倍的更高互连密度以及更高的集成能力。

带宽是关键

从封装的角度来看，要提高带宽，需要考虑两个关键因素：I/O（输入/输出）总数和每个I/O的比特率。增加I/O总数需要在每个布线层/再分布层（RDL）中实现更精细的线宽/间距（L/S），并具有更高数量的布线层。另一方面，提高每I/O比特率受到芯粒（chiplets）之间互连距离和介质材料选择的影响。这些因素直接影响着封装系统的整体性能和效率。

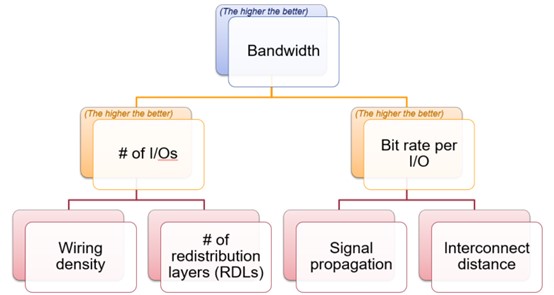

影响封装模块带宽的关键因素

释放高带宽：探索先进半导体封装的材料和工艺

从材料和工艺角度深入研究如何实现更高的布线密度和每I/O比特率，揭示了介质材料选择和适当工艺技术所发挥的关键作用。这些因素对封装系统的整体性能和功能具有重大影响。

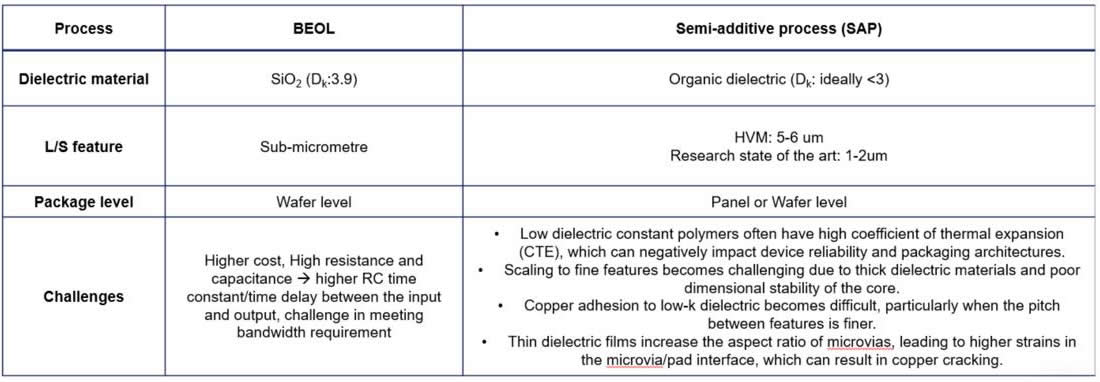

电互连：SiO₂ vs. 有机介质

选择合适的介质材料至关重要，需要考量低介电常数、最佳CTE（尽可能接近Cu的CTE）等特性，以及确保模块可靠性的有利机械特性（例如杨氏模量和延伸率等）。这些选择可以实现更高的数据速率，同时保持信号完整性，并有助于更精细的线宽/间距以提高布线密度。

在GPU等高性能加速器中，SiO₂等无机介质已被广泛用于实现超精细线宽/间距。然而，由于它们的高RC延迟，在需要高速连接的应用中受到限制。作为一种替代方案，有机介质因其成本效益，以及通过低介电常数减轻RC延迟而获得关注。不过，有机介质仍存在挑战，包括可能对器件可靠性带来负面影响的高CTE，以及线宽/间距难以扩展等。

除了选择合适的材料，封装制造过程中采用的工艺技术在实现更高数量I/O以及提高I/O比特率方面也发挥着至关重要的作用。2.5D封装工艺中涉及的步骤（光刻、CMP、蚀刻工艺等），以及3D Cu-Cu混合键合中的CMP和键合工艺，在实现更紧密布线和增加布线密度等方面提出了挑战。IDTechEx在这份报告中提供了有关材料选择如何影响制造工艺的详细见解，帮助用户全面了解它们对先进半导体封装的影响。

本报告覆盖了哪些材料和技术？

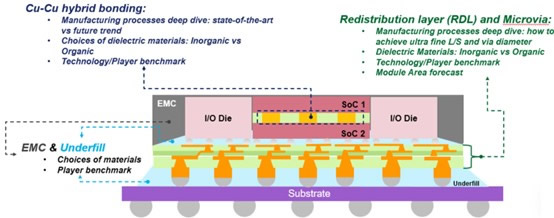

报告研究覆盖的案例

本报告主要可分为四个部分，提供了理解先进半导体封装材料和工艺的结构化方法。报告第一部分全面介绍了先进半导体封装的技术、发展趋势、关键应用和生态系统，为用户提供了坚实的概述知识。

第二部分重点介绍了2.5D封装工艺，深入研究了RDL和微孔介质材料、RDL制造技术以及EMC和MUF材料选择等关键技术。本部分中的每个小章节都详细分析了工艺流程、技术对标、厂商评估以及未来趋势，为用户提供了全面的见解。

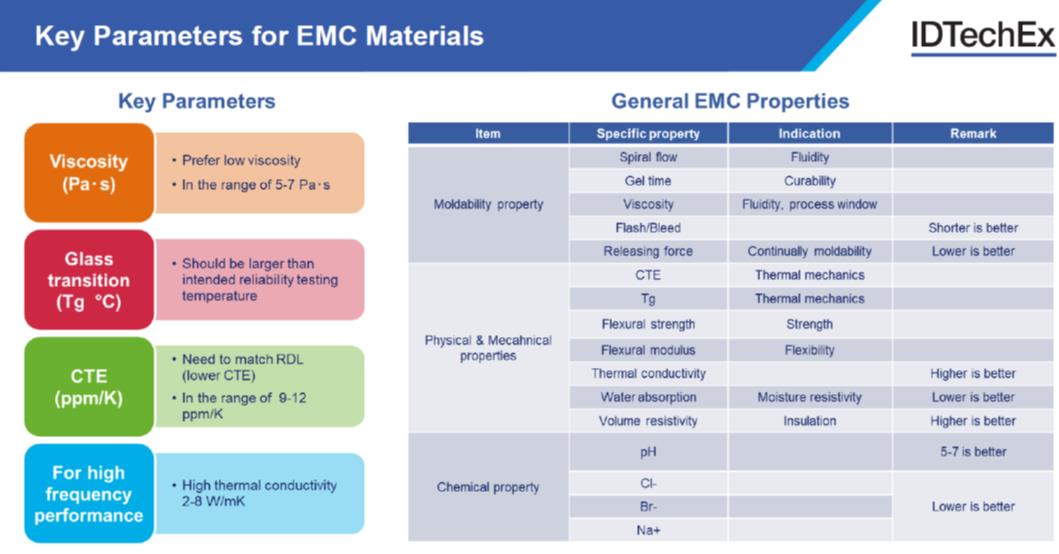

EMC材料关键考量参数

EMC材料供应链（样刊模糊化）

关于2.5D封装的讨论继续到第三部分，重点聚焦了用于3D芯片堆叠的创新Cu-Cu混合键合技术。本章节提供了对制造工艺的深入研究，并为实现最佳结果提供了材料选择指南。报告还展示了很多案例研究，重点介绍了使用有机和无机介质成功实现Cu-Cu混合键合的案例。

有机介质先进半导体封装模块10年期市场预测

此外，本报告在最后一部分提供了有机介质先进半导体封装模块的10年期市场预测，对未来预期的市场增长和趋势提供了重要展望。

相关报告参考：《先进半导体封装技术及市场-2022版》

若需要《先进半导体封装材料及工艺-2023版》报告样刊，请发E-mail：wangyi#memsconsulting.com（#换成@）。
