“活字印刷式”光电探测器阵列，实现多通道超构红外成像
2024-06-27 19:30:05   来源：麦姆斯咨询   评论：0   点击：

受神经形态计算并行处理能力的启发，多通道超构成像（meta-imaging）在成像系统的分辨率增强和边缘识别方面取得了相当大的进步，甚至扩展到中远红外光谱。目前典型的多通道红外成像系统由分离的光栅或合并的多个相机构成，这需要复杂的电路设计和巨大的功耗，阻碍了先进的类人眼成像器的实现。

据麦姆斯咨询报道，近期，由成都大学郭俊雄特聘研究员、清华大学Yu Liu、电子科技大学黄文教授和北京师范大学张金星教授领导的科研团队开发了一种由铁电超畴（superdomain）驱动的可打印石墨烯等离子体光电探测器阵列，用于具有增强边缘识别能力的多通道超构红外成像。通过直接重新调整铁电超畴而不是重建分离光栅，所制造的光电探测器在零偏压下表现出多光谱响应。

与单通道探测器相比，研究人员所开发的多通道红外成像技术表现出更强和更快的形状分类（98.1%）和边缘检测（98.2%）。研究人员开发的概念验证光电探测器阵列简化了多通道红外成像系统，并为人脑型机器视觉中的高效边缘检测提供了潜在的解决方案。相关研究成果以“Type-printable photodetector arrays for multichannel meta-infrared imaging”为题发表在Nature Communications期刊上。

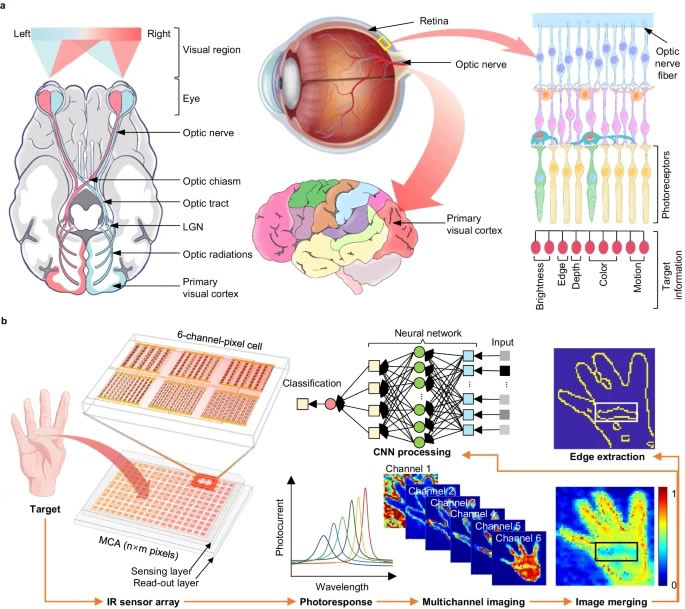

基于“活字印刷式”多通道光电探测器阵列的红外成像

使用铁电超畴打印的光电探测器的多通道超构红外成像技术方案如上图所示。与多个相机的合并不同，所提出的超构成像的像素点被设计为使用通过“活字印刷式”探测器实施的单个孔径实现并行多通道。通过将单层石墨烯和具有纳米级宽度条纹超畴的BiFeO₃（BFO）薄膜集成，研究人员开发了一种简单的双端零偏压多通道阵列（MCA）探测器，用于超构红外成像。基于拉曼信号的载流子密度空间监测表明，通过重新调整铁电超畴可以实现石墨烯导电性的非均匀图案化。当工作在零偏压和室温下时，所开发的器件阵列在中红外区域表现出可调谐的透射光谱和选择性响应。

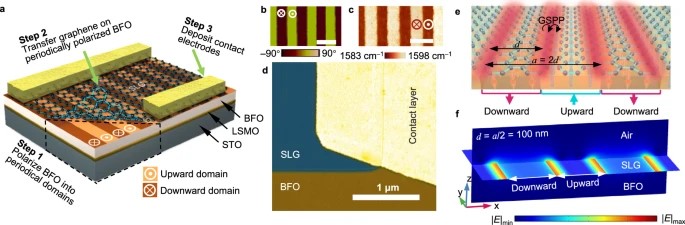

“活字印刷式”等离子体光电探测器的制造和架构

为了验证这种可打印架构的性能，研究人员通过重新调整铁电畴宽度（对应于活字印刷技术的排版过程）在同一BFO薄膜上制作了一个器件阵列。研究人员重点研究了石墨烯/ BFO超畴（不同宽度）混合结构的光谱响应。所开发的光电探测器实现了约30 mA W⁻¹的增强响应度和10⁹ Jones数量级的比探测率（D*）。

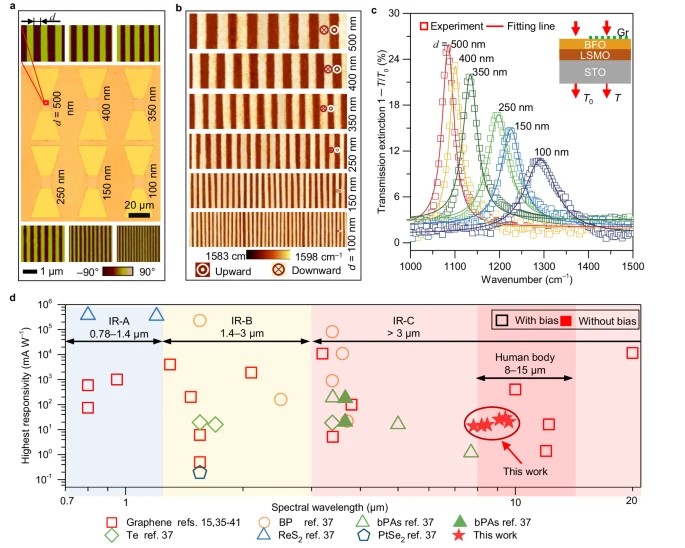

“活字印刷式”光电探测器阵列的表征

重要的是，研究人员展示了MCA光电探测器在红外成像应用中的集成，与单通道阵列（SCA）探测器相比，显示出对整体目标形状和边缘检测的更高识别精度，以及更快的训练和识别速度。

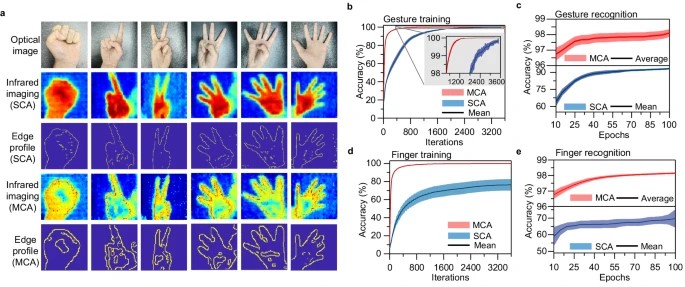

“活字印刷式”探测器在手势红外成像和识别中的应用

总而言之，通过将单层石墨烯和具有纳米级宽条纹超畴的BFO薄膜集成，研究人员开发了一种可打印的光电探测器阵列，证明了这种类型的器件阵列是为多通道超构红外成像应用而设计的，并实现了增强的边缘检测。所开发的可打印光电探测器在零偏压下工作，在室温下表现出约30 mA W⁻¹的高响应度。这可以归因于石墨烯等离子体与入射光的共振耦合。此外，器件阵列在中红外区域表现出选择性响应，这是通过在环境条件下直接重新调整BFO超畴宽度实现的。这项研究证明，通过在纳米尺度上改变铁电畴可精确控制石墨烯载流子密度。与依赖复杂纳米制造技术的传统器件相比，石墨烯片与不同衬底的兼容性提供了多种优势。此外，该研究还证明了MCA探测器可以增强红外成像中的形状和边缘检测。这些特性使得未来具有简单的电路设计和低功耗的集成光电子平台成为可能。

论文链接：https://www.nature.com/articles/s41467-024-49592-4
