手机中的霍尔传感器
2012-02-25 12:00:49   来源：微迷   评论：0   点击：

霍尔传感器一个使用非常广泛的电子器件，在录像机、电动车、汽车、电脑散热风扇中都有应用。

在手机中主要应用在翻盖或滑盖的控制电路中，通过翻盖或滑盖的动作来控制挂掉电话或接听电话、锁定键盘及解除键盘锁等。

1、霍尔传感器的外形特征

霍尔传感器的作用与干簧管传感器一样，工作原理非常相似的，都是在磁场作用下直接产生通与断的动作。霍尔传感器是一种电子元件，其外型封装很似三极管，但看起来比三极管更胖一些。

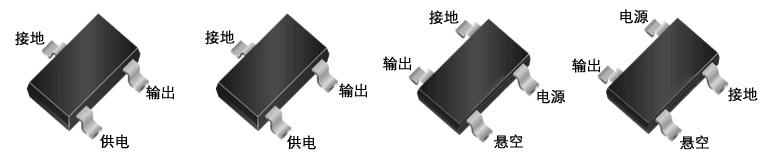

手机中霍尔传感器的外形如图所示。在手机中，霍尔传感器的封装有3个引脚的，也有4个引脚的。

图1 手机中霍尔传感器的外形

2、霍尔效应

所谓霍尔效应，是指磁场作用于载流金属导体、半导体中的载流子时，产生横向电位差的物理现象。

金属的霍尔效应是1879年被美国物理学家霍尔发现的。当电流通过金属箔片时，若在垂直于电流的方向施加磁场，则金属箔片两侧面会出现横向电位差。半导体中的霍尔效应比金属箔片中更为明显，而铁磁金属在居里温度以下将呈现极强的霍尔效应。利用霍尔效应可以设计制成多种传感器。

由于通电导线周围存在磁场，其大小与导线中的电流成正比，故可以利用霍尔元件测量出磁场，就可确定导线电流的大小。利用这一原理可以设计制成霍尔电流传感器。其优点是不与被测电路发生电接触，不影响被测电路，不消耗被测电源的功率，特别适合于大电流传感。

如果把霍尔传感器集成的开关按预定位置有规律地布置在物体上，当装在运动物体上的永磁体经过它时，可以从测量电路上测得脉冲信号。根据脉冲信号列可以传感出该运动物体的位移。若测出单位时间内发出的脉冲数，则可以确定其运动速度。

3、霍尔传感器

利用霍尔效应做成的半导体元件就是霍尔元件（霍尔传感器）。

霍尔传感器可用多种半导体材料制作，如Ge、Si、InSb、GaAs、InAs、InAsP以及多层半导体异质结构量子阱材料等等。

霍尔传感器具有许多优点，它们的结构牢固，体积小，重量轻，寿命长，安装方便，功耗小，频率高（可达1MHZ），耐震动，不怕灰尘、油污、水汽及盐雾等的污染或腐蚀。

相对于干簧管传感器来说，霍尔传感器寿命较长，不易损坏。且对振动，加速度不敏感。作用时开关时间较快，一般为0.1～2ms，较干簧管传感器的1～3ms快得多。

4、霍尔传感器分类

霍尔传感器分为线性型霍尔传感器件和开关型霍尔传感器两种。

（1）线性霍尔传感器

线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。

（2）开关型霍尔传感器

开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。

手机中使用的霍尔传感器是微功耗开关型霍尔传感器。
