《光学和射频领域的超构材料和超构表面-2024版》
2024-03-12 10:33:13   来源：麦姆斯咨询   评论：0   点击：

Metamaterials & Metasurfaces for Optics and RF 2024

超构材料（Metamaterials）的前缀“meta”源于希腊语，意为超越。超构材料是一种具有天然材料所没有光学、声学、机械或射频特性的智能材料。

超构材料的基本思想是，利用人工结构单元作为人造原子来构造宏观连续的介质，通过结构单元的设计来调控介质的材料参数，实现对电磁波的传播性质的控制。它们通过将金属或聚合物等标准材料进行组合和图案化而制成，通常以亚波长的结构重复排列。

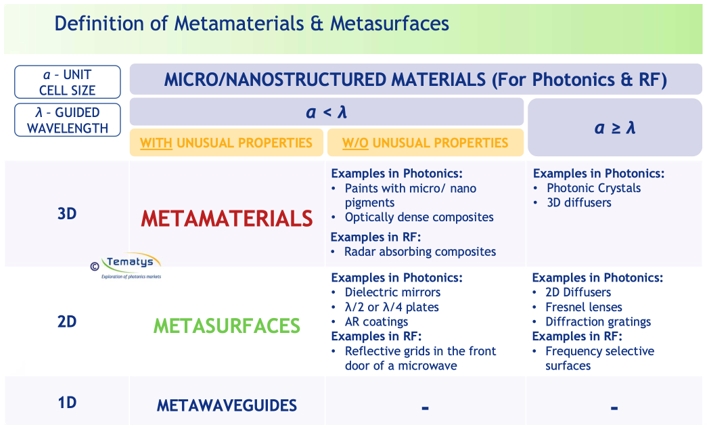

超构材料（Metamaterials）和超构表面（Metasurfaces）的定义

超构材料的特性并不是来自天然材料的基本属性，而是来自人工新设计的亚波长结构——它们精确的形状、尺寸、方向和排列使其具有能够操纵电磁波的智能特性。超构材料通过阻挡、吸收、增强、调相等方式操控电磁波，可以实现传统材料或其它方式无法实现的优势。

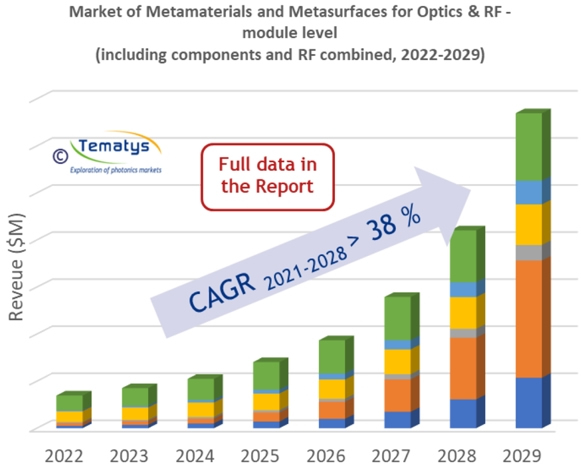

光学和射频领域的超构材料和超构表面市场规模预测

据麦姆斯咨询介绍，法国咨询公司Tematys在本报告中预计超构材料和超构表面市场将迎来快速增长，2022至2029年期间的复合年增长率（CAGR）超过38%。

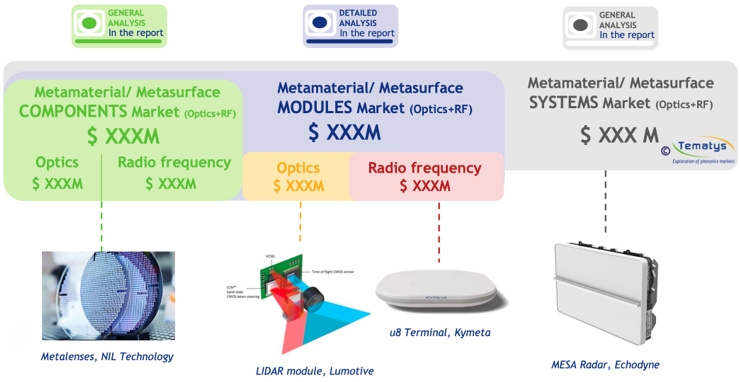

超构材料和超构表面从组件到系统

2022年6月，意法半导体（STMicroelectronics）发布了首款应用超构表面的消费类3D直接飞行时间（dToF）传感模组VL53L8，采用了与Metalenz合作开发的超构表面。Metalenz将超构光学技术与半导体制造工艺相结合，在意法半导体12英寸晶圆代工厂实现批量生产，VL53L8在发射和接收窗口中都采用了超构表面透镜。

超构表面现已投放市场，标志着这一革命性的光学技术已被引入现实世界的消费类设备。

VL53L8领先的超构表面技术可帮助光学系统收集更多光线，在单层中提供多种功能，为智能手机和其他设备提供新形式的传感功能，而且，所有这些都整合在一个非常紧凑的封装中。超构材料和超构表面的大批量生产价值链正在成为现实。

超构材料和超构表面面临的技术挑战

尽管仍存在一些挑战，但迄今已经取得的进展为超构材料和超构表面在光学、光子学和射频系统中的发展带来了巨大希望。

在射频市场，面向微波频率的超构材料已经成功应用于无线（天线）技术，目前正在进入5G和6G基础设施及其它设备领域。

光学领域的主要趋势是为智能手机、3D传感和增强现实/虚拟现实（AR/VR）设备开发超构透镜和其它超构组件。

2022年全球超构材料和超构表面市场分析

超构材料和超构表面凭借非凡的性能，相信它们很快就会在市场上引起轰动。

非凡的性能，加上更小的尺寸、更轻的重量和新的功能，使超构材料和超构表面成为潜在的破局者，并有望彻底变革光学和射频领域的许多产品。

报告目录：

1. 简介
- 报告主题
- 信息来源及方法
- 报告范围
- 缩略语表
- 词汇表
- 报告涉及的厂商

2. 从“隐形斗篷”概念到首次实际应用
- 光学和射频领域的超构材料含义
- 丰富的想法和研究
- 始于国防，纵贯射频和光学领域

3. 中小企业正在打开市场
- 价值链
- 市场数据
- 资金和关键伙伴关系
- 资助项目
- 专利
- 预测

4. 新兴产品
- 光学
- 射频
- 其他（声学、力学）
- 挑战

5. 大型厂商引领未来应用趋势
- 光学市场的潜在颠覆性技术
- 智能手机中的超构表面透镜
- AR/VR设备中的超构组件
- 光学计算应用的超构表面
- 显示设备中的超构表面
- 射频市场的潜在颠覆性技术
- 用于5G/6G的可重构智能表面（RIS）

6. 总结

7. 附录

若需要《光学和射频领域的超构材料和超构表面-2024版》报告样刊，请联系麦姆斯咨询王懿，邮箱：wangyi#memsconsulting.com（#换成@）；电话：17898818163。
