2011年微流控市场概况及对未来展望
2012-01-22 20:17:02   来源：微迷   评论：0   点击：

微流控器件市场预测

微流控市场增长潜力巨大，未来5年复合年平均增长率约20%，在MEMS领域内增幅仅次于惯性传感器。微流控技术主要应用于微反应技术、药物输送（吸入器、微型泵、微针）、工业和环境、分析装置、制药和生命科学研究、护理诊断、临床和兽医诊断、食品检测。其中制药和生命科学研究增长最为明显，到2016年为第一大应用领域。

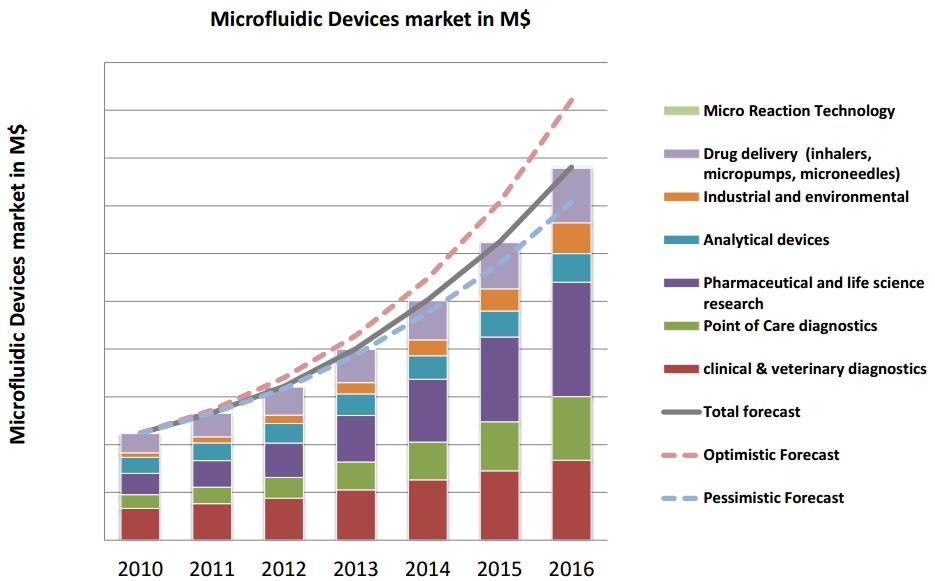

图1 2010-2016年微流控器件市场发展情况

微流控技术及其应用情况

由图2可知：微量输送技术中的微泵和微阀可应用于所有领域；微分析器件（主要是微流控芯片）应用于分析装置、临床和兽医诊断、护理诊断、工业和环境试验和药学研究；化学和生物合成主要用于微反应（科研或中试生产单位）。

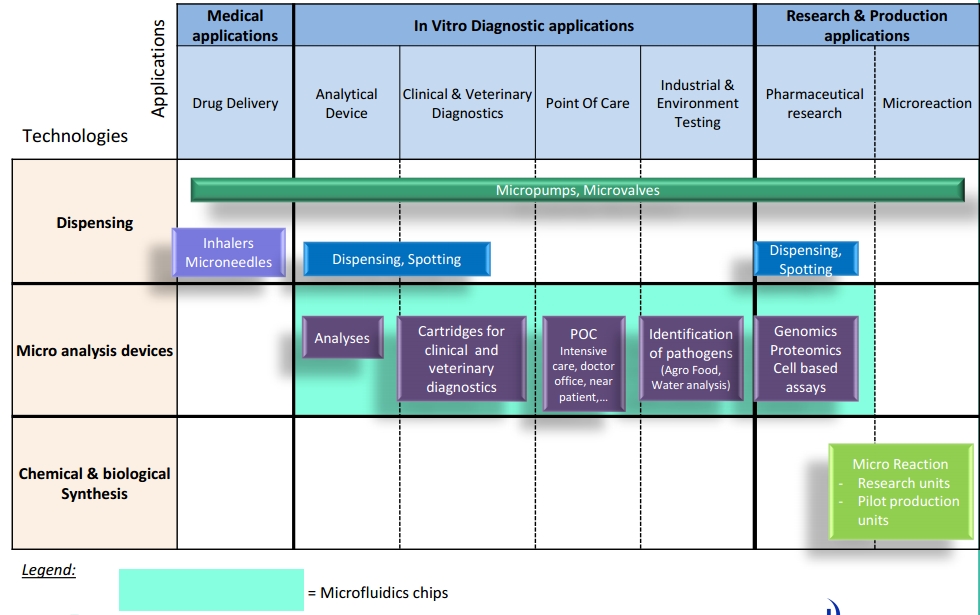

图2 微流控技术及其应用

下面主要介绍微流体技术在体外试剂诊断、给药和输液器中的应用。

微流控技术在体外试剂诊断中的应用

化学检测：血气分析

免疫分析检测：血清学诊断、快速和低成本的病原体检测和鉴定

分子检测：准确的病原体检测和鉴定、病原体量化、配型

液式细胞计检查：全血球计数、微观粒子的检测和分析，如细菌和动物细胞

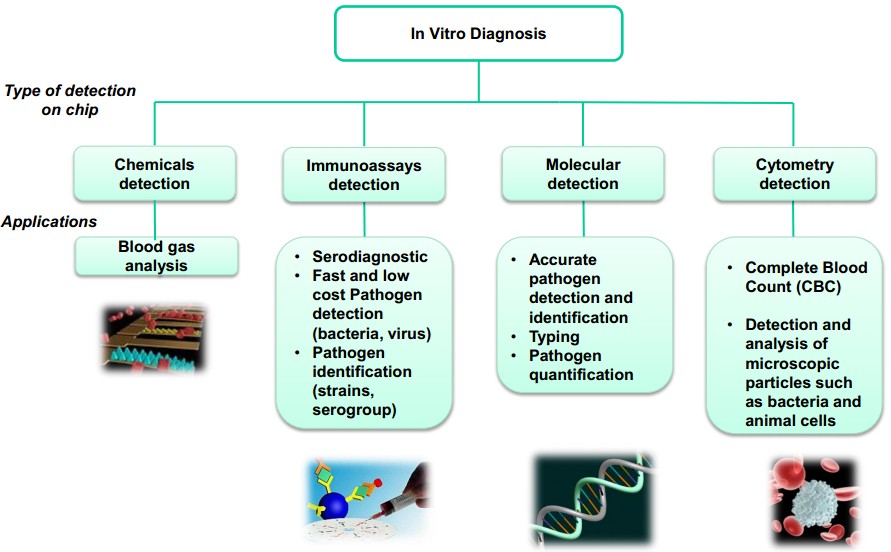

图3 微流控技术应用于体外试剂诊断

微流控技术在给药和输液器中的应用

活性药物输送系统：输液泵、植入泵、智能药丸

透皮喷射装置：微针、智能修补、无针注射

吸入和喷雾给药：吸入器

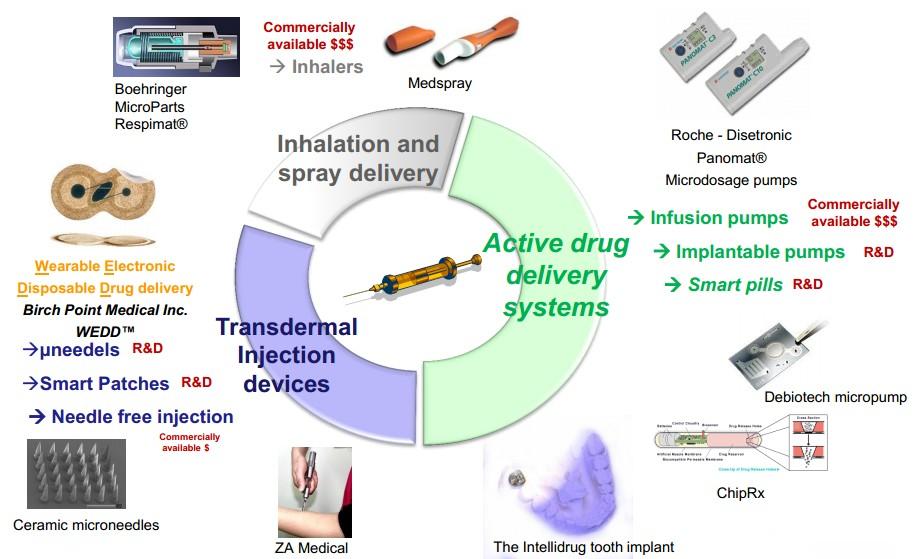

图4 微流控技术应用于给药和输液器

微流体器件使用的材料

从图5可以看出，微流体器件使用的材料因应用而异，整体上聚合物使用量最多，约50%，其次是硅和玻璃，而金属和陶瓷用量很少。具体地，临床和兽医诊断、护理诊断和药品研制主要使用聚合物；分析器件（MS, GC, HPLC）主要使用玻璃；给药技术主要使用硅；微反应技术根据反应物质的化学性质来选择材料，常用的是玻璃、金属和陶瓷；工业和环境应用常使用硅和聚合物，其次为玻璃。

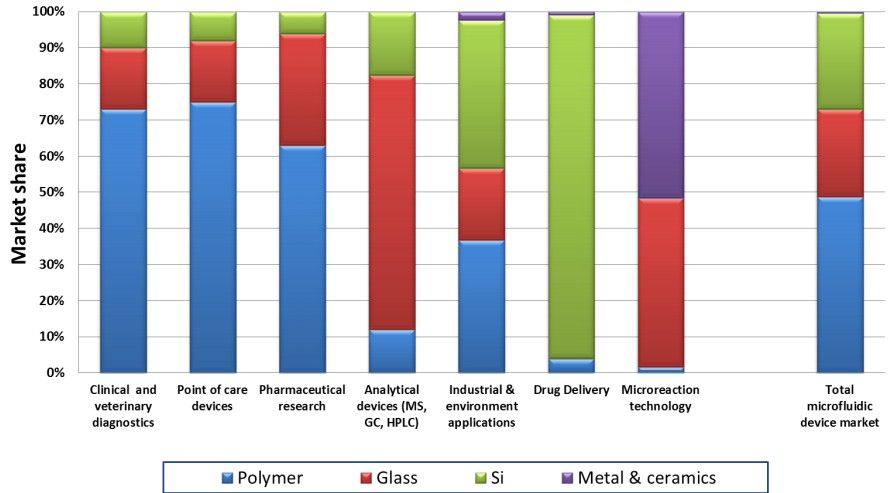

图5 2011年微流体器件使用的材料分布情况

硅基微流控芯片供应链情况

IDM：STM, Sharp, IBM, NXP, Philips, TEL

微流体器件设计公司：CEA Leti, DTU, IMEC, FZK,ITRI, VTT, Draper Lab

MEMS代工厂：Silex, Dalsa, Colibrys, IMT, Lionix, C2V, SVTC, Olivetti

系统集成和分销商：Agilent, Biomerieux, Veredus, Mobidiag, Life Technology, Pacific Bioscience, Silicon Biosystems

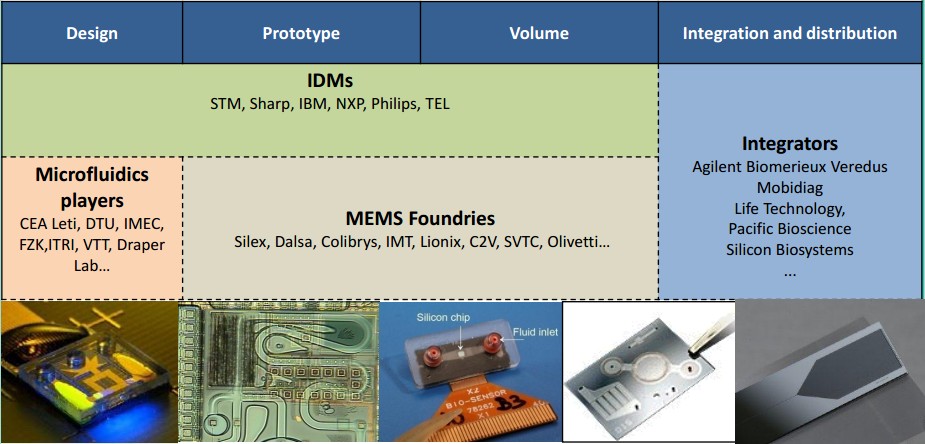

图6 硅基微流控芯片供应链及主要公司

关于微流控技术

以芯片为操作平台，同时以分析化学为基础，以MEMS加工技术为依托，以微管道网络为结构特征，以生命科学为目前主要应用对象，是当前微全分析系统领域发展的重点。它的目标是把整个化验室的功能，包括采样、稀释、加试剂、反应、分离、检测等集成在微芯片上，且可以多次使用。
