研究人员提出了一种基于超表面滤波器阵列的紧凑型光谱图像传感器，并对其高光谱成像性能进行了实验验证。直接集成在CMOS图像传感器上的超表面带通滤波器阵列，可以生成高分辨率高光谱图像，无需长光路和光学元件的精确对准。
光谱仪在材料分析、天文学、食品化学以及医学诊断等许多领域都有应用。市场需求正在迅速增长，但光谱仪的尺寸阻碍了其在更广泛领域的普及。因此，市场急需高性能的紧凑型光谱仪，不断缩小光谱传感器尺寸已成为当前的研究热点。为了使光谱仪小型化，已经进行了各种尝试，例如传统的色散方法、傅里叶变换干涉技术（FTI），以及使用带有随机滤波器阵列和窄带通滤波器的探测器等。
与色散和傅里叶变换干涉系统相比，滤波器阵列与探测器的集成，由于无需长光路和光学元件的精确对准来获得高分辨率而具有优势。此外，将滤波器阵列与电荷耦合器件（CCD）或CMOS图像传感器（CIS）等探测器集成，可以通过单次捕捉二维图像实现高光谱成像。特别是，与随机滤波器方案相比，窄带通滤波器阵列的集成无需进行后处理分析。然而，为了获得高分辨率需要大量的信道，意味着更复杂的制造工艺，例如蚀刻和沉积，因为每个信道都需要不同厚度的薄膜。
为了解决这个问题，有研究使用组合蚀刻技术来制造多信道。业界对光谱仪中使用的窄带通滤波器的谐振结构进行了研究，但大多数研究仅限于改变电介质多层膜的厚度，以形成不同波长和品质因数的光学腔。这对于器件的大规模生产很麻烦，因为它需要过多的电介质沉积、蚀刻和光刻步骤，尤其是在像素尺寸级别的制造工艺。
据麦姆斯咨询介绍，三星高级技术研究所光子器件实验室的Jaesoong Lee及其同事通过将被称为超表面的亚波长纳米结构集成到直接位于CMOS图像传感器顶部的带通滤波器阵列中，开发出了一种紧凑型超光谱（meta-spectral）图像传感器。由于窄带通滤波是通过亚波长光栅结构而不是通过改变层的厚度来调谐的，因此所有信道都可以通过一步光刻工艺制造。这种方案简化了制造，并且与CMOS工艺完全兼容。这种紧凑型超光谱图像传感器具有窄带高效率、与相邻信道的低串扰和高光谱分辨率。利用该器件，研究人员从波长混合图像中获得了高光谱图像。

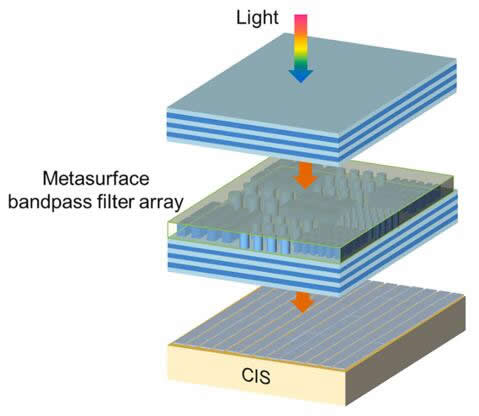

超光谱图像传感器示意图
超光谱图像传感器制造
研究人员在CMOS图像传感器晶圆（三星S5K4E8）上采用标准的洁净室工艺（包括PECVD和干法蚀刻）制作了超表面带通滤波器阵列。首先，研究人员为底部介质反射器沉积了多层硅和二氧化硅；然后利用电子束光刻定义纳米柱阵列；再使用电感耦合等离子体反应离子刻蚀（ICP-RIE）形成纳米柱阵列，并再次沉积二氧化硅以填充纳米柱之间的间隙；然后进行化学机械抛光（CMP）工艺，以平整二氧化硅顶面；最后，为顶部反射器沉积了一层由硅和二氧化硅制成的多层膜。
超光谱图像传感器制造过程示意图
高光谱成像
为了验证演示其高光谱成像性能，研究人员拍摄了由3 x 5颗多波长LED组成的LED面板的光谱图像。每颗LED可以发射多个波长的组合，这些波长被选择以显示以下大写字母：770 nm显示“S”，810 nm显示“I”，850 nm显示“A”，950 nm显示“T”，如下图（a）底部所示。

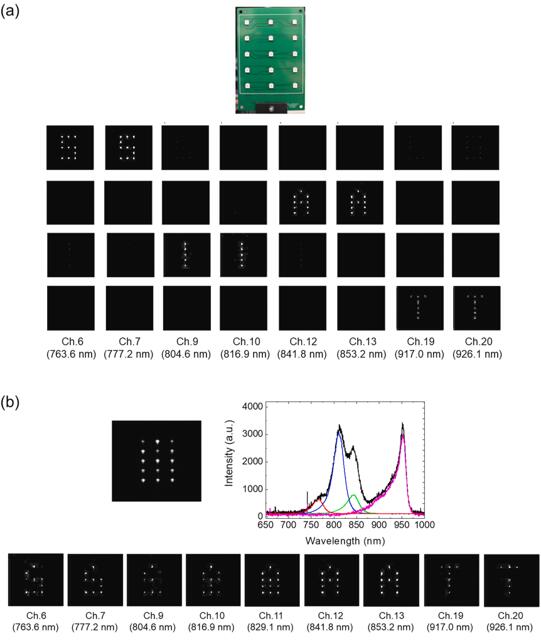

超光谱成像仪的高光谱成像演示
作为概念证明，研究人员拍摄了一张所有LED都打开的面板照片，如上图（b）顶部所示。图像中的所有字母都无法区分，因为面板上的所有LED都已打开。通过将这个组合图像分成20个信道，如上图（b）底部所示，研究人员发现了隐藏的“SAIT”字母。在对应829.1 nm的信道11处，由于810 nm和850 nm LED的宽带发射，“I”和“A”被结合在一起。对于更长的波长（信道12和信道13），研究人员观察到字母“I”变得更模糊，而字母“A”变得更清晰。通过实验结果，研究人员证实了这款超光谱图像传感器具有良好的光谱成像性能。
结语
研究人员提出了一种基于超表面滤波器阵列的紧凑型光谱图像传感器，并对其高光谱成像性能进行了实验验证。直接集成在CMOS图像传感器上的超表面带通滤波器阵列，可以生成高分辨率高光谱图像，无需长光路和光学元件的精确对准。此外，由于与CMOS工艺完全兼容，因此它还与传统手机应用的CMOS图像传感器兼容，可以高可靠地应用于各种便携式设备。随着进一步的改进，研究人员预计该器件有望开发成为光谱成像的新平台，开辟生物传感、食品检测和移动医疗等应用的新时代。
