在屏幕保护玻璃上“写入”光栅，为智能手机增加光谱仪功能
2023-08-26 22:31:00   来源：麦姆斯咨询   评论：0   点击：

智能手机自1993年推出以来，已成为全球广泛使用并融入人们日常生活的电子设备。多年来，随着计算能力的提高，以及新的传感器及其功能的加持，智能手机集成平台不断发展。智能手机正在取代摄像机、照相机、闹钟、手表、全球定位系统（GPS）、日历、计算器、闪光灯等等过去常见的设备，变得像一台可以上网的小型计算机一样强大。新冠肺炎疫情期间的作用，也凸显了智能手机在快速向大范围人群分发应用的能力。

光子学是丰富智能手机功能并提高其潜力的极具前景的技术。全球主要智能手机制造商已经将新的光子传感器集成到了一些最新款的高端产品上，例如，面向增强现实（AR）应用的激光雷达（LiDAR），或者用于采集实时血氧水平和心率的脉搏血氧计等。与此同时，许多研究小组正在积极利用现有板载传感器或开发新的传感器，在智能手机上创建新的功能。

利用智能手机摄像头及算法的显微镜系统，已被证明可以计数白细胞或红细胞，以用于血样分析以及寄生虫、细菌和病毒的检测；还可以通过RGB摄像头评估蓝色和绿色光谱成分的比率来检测血糖水平；采用Mie扩散法还可以测量水的浊度水平；还有报道基于呼吸中酒精含量而造成的蒸发率差异的光学式酒精测试仪等。

然而，这些新的功能通常需要添加占用空间的附加组件。对于尺寸敏感的智能手机来说，空间限制问题值得关注。为了解决这个问题，Lapointe等研究人员提出了在手机屏幕前作为保护层的750 μm厚的康宁大猩猩玻璃上蚀刻光子器件的想法。借助1030 nm飞秒（fs）激光直接写入，他们展示了在1550 nm波长0.053 dB/cm的低损耗单模波导。他们还展示了一种基于玻璃表面倏逝场相互作用损耗的折射率（RI）测量装置。

Davis等研究人员在1996年介绍一种玻璃材料的飞秒激光功能化。该工艺利用多光子吸收或隧道电离等非线性效应来引起折射率的永久变化。折射率变化很大程度上取决于材料和写入条件，并受多种因素的叠加影响，例如色心形成、玻璃基质的结构变化或导致密度变化的热效应等等。在高重复率下还存在一种特殊的热积累机制，会导致较大的焦外折射率变化。

继Lapointe等人的研究，研究人员对通过飞秒激光改性的保护玻璃层机械性能的完整性进行了研究，发现飞秒激光写入对玻璃强度的影响可以忽略不计。同一项研究表明，通过减少写入所需的光子数量（减少波长），折射率变化可以增加一个数量级。

据麦姆斯咨询介绍，近期，加拿大蒙特利尔理工学院工程物理系的Jean-Sébastien Boisvert及其团队在Scientific Reports期刊上发表了一篇题为“Fs laser written volume Raman–Nath grating for integrated spectrometer on smartphone”的论文，研究人员首先展示了一种没有热量积累的新写入方式，可以实现具有正折射率变化的高分辨率精细写入点。正折射率变化对于波导写入特别重要，而小折射率变化区域，对于写入具有精细周期的光栅至关重要。正如研究人员在两种不同的玻璃中所展示的那样，这种机制并不局限于个别玻璃。

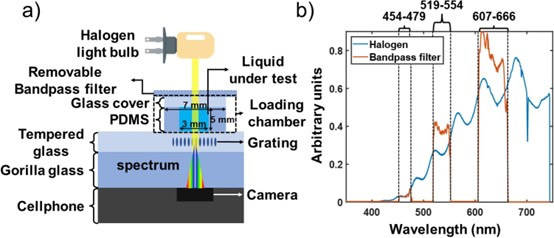

智能手机集成光谱仪原理示意图

在该研究中，飞秒激光写入采用了来自Light Conversion的8W Pharos激光系统，该系统具有250 fs脉冲长度。激光器被耦合到Orpheus OPA以将频率加倍，从原来的1030 nm到515 nm。利用50倍Olympus PLAN 0.65数值孔径（NA）显微镜物镜聚焦飞秒激光脉冲，并将样品置于由AEROTECH 3200控制器控制的3轴写入系统上。使用脉冲选择器来控制激光器的重复频率以节省脉冲能量。

激光的偏振与写入方向平行。所使用的写入速度在0.1~100 mm/s之间，脉冲能量在82~825 nJ之间。用于写入的玻璃有两种类型：康宁大猩猩玻璃（一种用于保护多媒体屏幕设备的碱性铝硅酸盐玻璃）和钢化铝硅酸盐玻璃（来自Bodyguardz的一种通用屏幕保护玻璃层）。

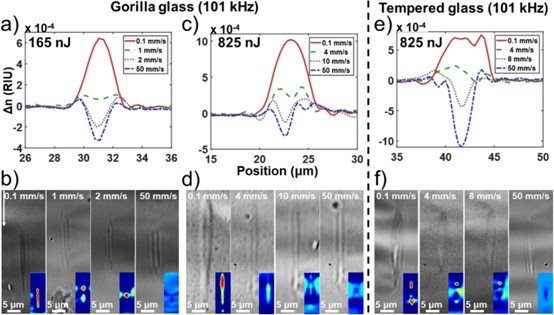

两种玻璃以101 kHz重复率不同写入速度时，飞秒激光曝光下诱导集成折射率剖面断层扫描变化的演变

采用这种新颖的写入技术，研究人员展示了在智能手机摄像头前以拉曼纳斯机制运行的体相光栅（VRNG），以获得一种集成的智能手机光谱仪。其关键是产生一个弱VRNG，不会显著改变相机的传统功能，但在暴露于强光照射时会产生光谱。

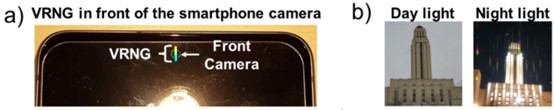

（a）写入钢化玻璃的VRNG，置于智能手机前置摄像头前；（b）如果没有明亮的光源，光栅不会影响相机拍摄的日光成像质量，但如果有明亮的光线靠近光栅或在弱光环境中拍摄则会出现衍射光谱

在热积累范围之外，两种玻璃都发现了一种产生正折射率变化的新写入方式。对于这两种玻璃，都发现了这种无热累积写入机制的上限阈值，重复率分别小于150 kHz和101 kHz，光通量分别为8.7 × 106 J/m²和1.4 × 107 J/m²。将尺寸为0.5 × 3 mm²、间距为3 μm的弱VRNG放置在三星Galaxy S21 FE智能手机前，以使用第二衍射级记录光谱。

该光谱仪覆盖了401 ~ 700 nm的可见光波段，探测器分辨率为0.4 nm/pixel，光学分辨率为3 nm。利用该光谱仪测定了水中有机激光染料Rhodamine 6G的浓度检测限为0.5 mg/L。这一概念验证为现场吸收光谱法快速收集信息铺平了道路。

论文链接：https://doi.org/10.1038/s41598-023-40909-9
