微拆：MEMS惯性传感器在国产智能手机中的应用
2013-12-22 07:15:10   来源：微迷   评论：0   点击：

——大可乐2代、国虹V10、小米2S、青橙N1

eWiseTech和麦姆斯咨询（MEMS Consulting）达成战略合作协议，为促进中国MEMS传感器和智能手机产业协同发展，共同推出“微拆”项目：通过拆解全球各款智能手机，分析MEMS传感器应用现状，预测未来发展趋势。

根据eWiseTech手机拆解网可知，目前市场上的中高端智能手机通常使用3种MEMS惯性传感器：加速度计、陀螺仪和磁力计，主要供应商有意法半导体（ST）、博世（Bosch）、奇思（Kionix）、应美盛（InvenSense）、旭化成（AKM）、雅马哈（Yamaha）等。随着传感器技术不断演进以及用户需求多元化，其它MEMS传感器也正在渗透智能终端，如压力传感器、温湿度传感器和气体传感器。

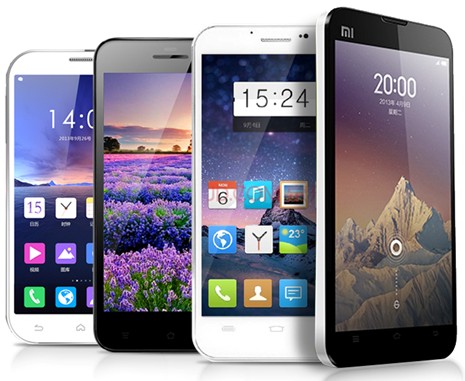

图1 四款国产智能手机：大可乐2代、国虹V10、青橙N1、小米2S

本文主要针对四款热门国产智能手机进行拆解分析，以图文并茂的形式展现3种MEMS惯性传感器的应用情况。表1为拆解分析汇总表，除了国虹V10稍显低端，其它几款智能手机均配备完整9轴惯性传感器解决方案，其中，AKM AK8963是市场占有率较高的3轴磁力计；ST LIS3DH、Kionix KXTIK-1004和Bosch BMA250是市场占有率较高的3轴加速度计，ST L3G4200DH和InvenSense MPU-3050C是市场占有率较高的3轴陀螺仪。

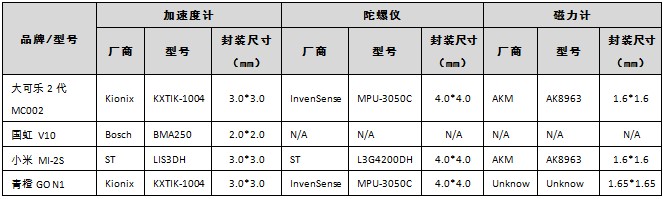

表1 大可乐2代、国虹V10、小米2S、青橙N1中的MEMS惯性传感器

注：N/A: 该手机不支持此项传感器功能 ; Unkonw : 未能确认厂商与型号

首先，以图展示MEMS惯性传感器在四款智能手机主板上的分布情况。图2为大可乐2代和国虹V10，图3为小米2S、青橙N1；红色标记为陀螺仪，蓝色标记为加速度计，黄色标记为磁力计。

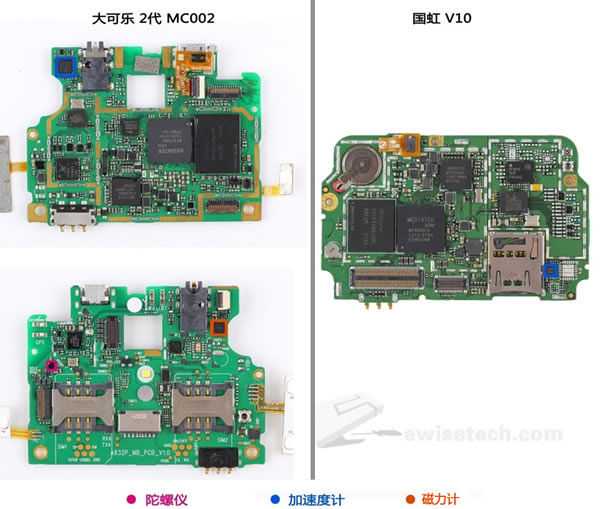

图2 大可乐2代和国虹V10中的MEMS惯性传感器

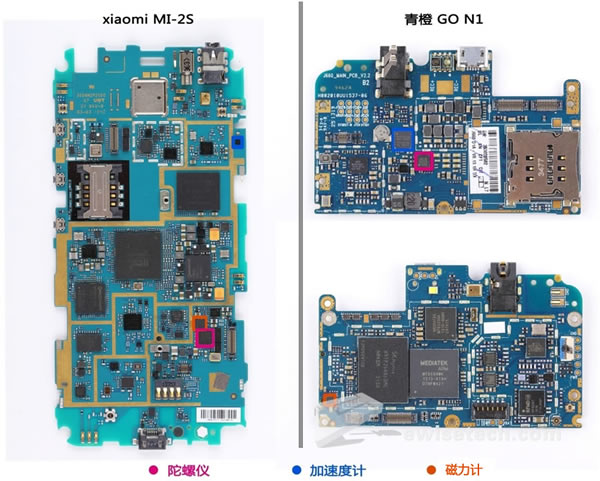

图3 小米2S、青橙N1中的MEMS惯性传感器

接下来，请阅读每款智能手机中的MEMS惯性传感器详情，希望能为相关传感器供应商和系统集成商提供一些帮助，以便更好地决策产品发展方向。

大可乐2代 MC002

大可乐2代 MC002中的MEMS惯性传感器：

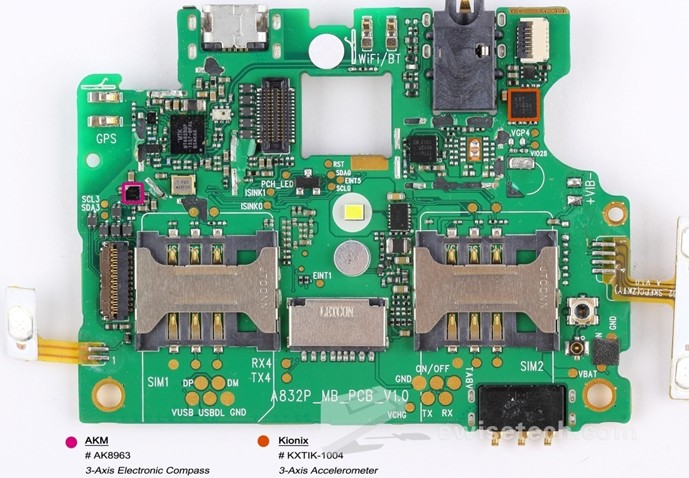

图4 大可乐2代 MC002中的磁力计（AK8963）和加速度计（KXTIK-1004）

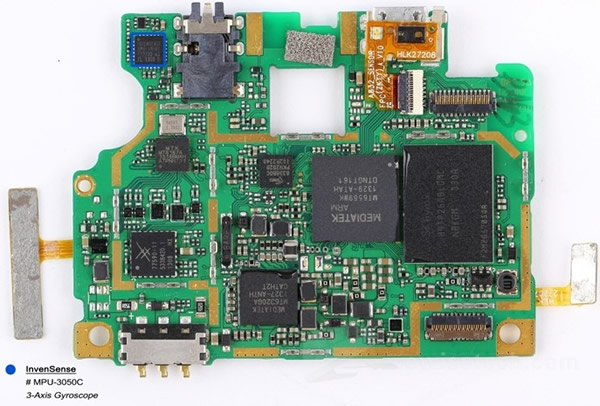

图5 大可乐2代 MC002中的陀螺仪（MPU-3050C）

（1）3轴磁力计。供应商：AKM；型号：AK8963；封装标记：8963 0304K；封装形式：BGA 14-pin，1.6mm x 1.6mm x 0.5mm。

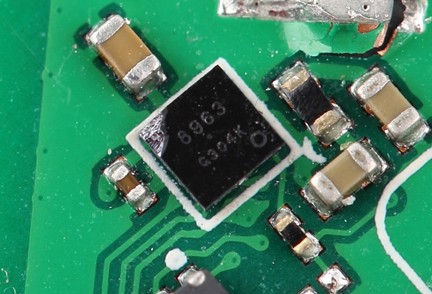

图6 AK8963：3轴磁力计 @ 大可乐2代

（2）3轴加速度计。供应商：Kionix；型号：KXTIK-1004；封装标记：KXTIK 31694 1213，封装形式：LGA 16pin，3.0mm x 3.0mm x 0.9 mm。

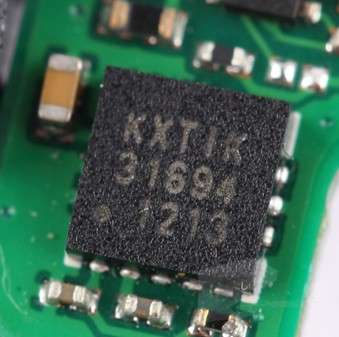

图7 KXTIK-1004：3轴加速度计 @ 大可乐2代

（3）3轴陀螺仪。供应商：InvenSense；型号：MPU-3050C；封装标记：INVENSENSE MPU-3050C F12332-A3 EL 1320 K，封装形式：QFN 24pin，4.0mm x 4.0mm x 0.9mm。

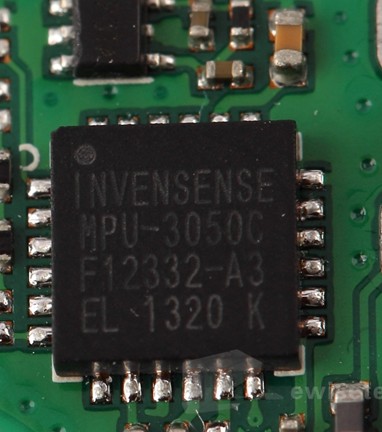

图8 MPU-3050C：3轴陀螺仪 @ 大可乐2代

国虹 V10

国虹 V10中的MEMS惯性传感器比较少，仅有3轴加速度计。供应商：Bosch；型号：BMA250；封装标记：7NA 8A，封装形式：LGA 12pin，2.0mm x 2.0mm x 1mm。

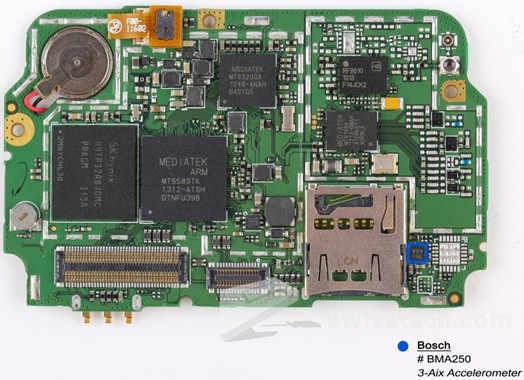

图9 国虹 V10中的MEMS惯性传感器

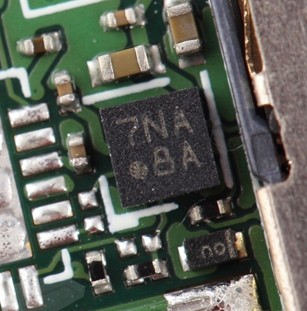

图10 BMA250：3轴加速度计 @ 国虹 V10

小米 MI-2S

小米 MI-2S中的MEMS惯性传感器，供应商和型号类似iPhone：

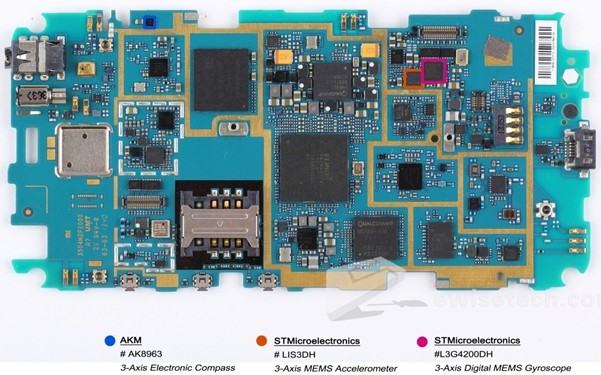

图11 小米 MI-2S中的磁力计（AK8963）、加速度计（LIS3DH）和陀螺仪（L3G4200DH）

（1）3轴磁力计。供应商：AKM；型号：AK8963；封装标记：8963 GC23G；封装形式：BGA 14-pin，1.6mm x 1.6mm x 0.5mm。

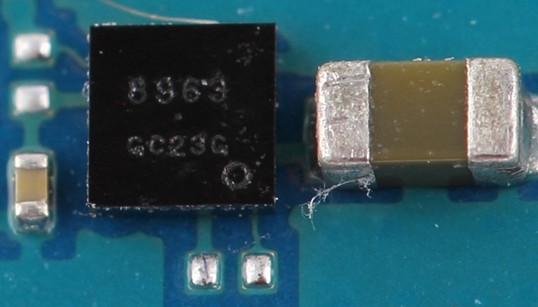

图12 AK8963：3轴磁力计 @ 小米2S

（2）3轴加速度计。供应商：ST；型号：LIS3DH；封装标记：8330 C3H 03G6U；封装形式：LGA 16 pin，3.0mm x 3.0mm x 1.0mm。

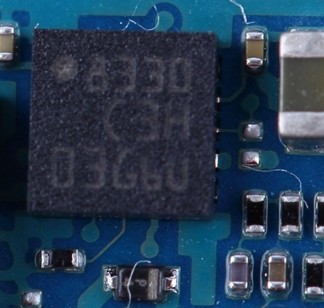

图13 LIS3DH：3轴加速度计 @ 小米2S

（3）3轴陀螺仪。供应商：ST；型号：L3G4200DH；封装标记：AGD2 2336 LH2ED；封装形式：LGA 16pin，4.0mm x 4.0mm x 1.0 mm。

图14 L3G4200DH：3轴陀螺仪 @ 小米2S

青橙GO N1

青橙 GO N1中的MEMS惯性传感器：

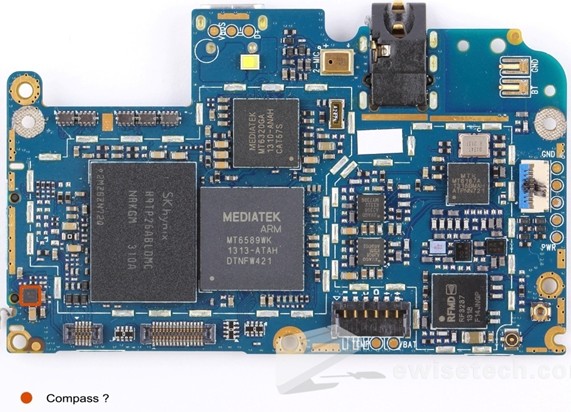

图15 青橙 GO N1中的磁力计

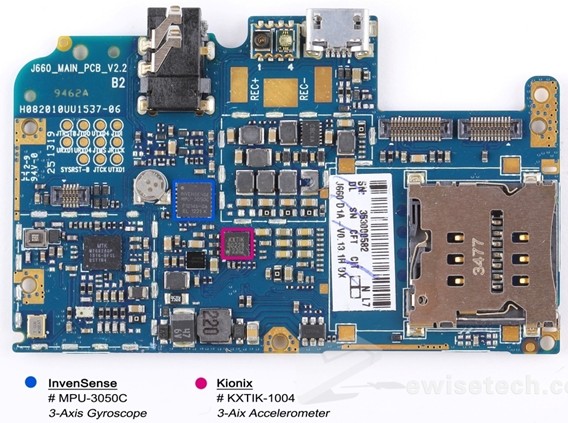

图16 青橙 GO N1中的陀螺仪（MPU-3050C）和加速度计（KXTIK-1004）

（1）3轴磁力计。品牌和型号暂时未知，封装尺寸：1.65mm x 1.65mm。

图17 品牌和型号暂时未知的3轴磁力计 @ 青橙 GO N1

（2）3轴陀螺仪。供应商：InvenSense；型号：MPU-3050C；封装标记：INVENSENSE MPU-3050C F12146-06 EL 1221 K；封装形式：QFN 24pin，4.0mm x 4.0mm x 0.9mm。

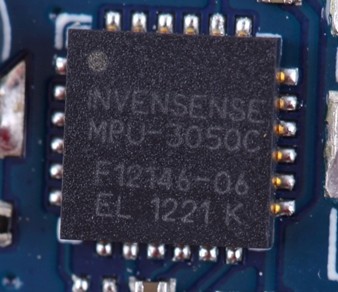

图18 MPU-3050C：3轴陀螺仪 @ 青橙 GO N1

（3）3轴加速度计。供应商：Kionix；型号：KXTIK-1004；封装标记：KXTIK 30229 2212；封装形式：LGA 16pin，3.0mm x 3.0mm x 0.9 mm。

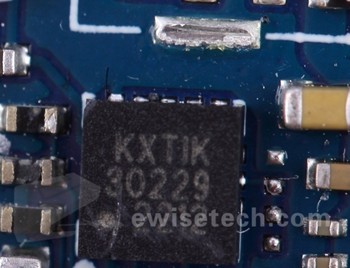

图19 KXTIK-1004：3轴加速度计 @ 青橙 GO N1

敬请期待eWiseTech和麦姆斯咨询的后续“微拆”分析报告。
