福禄克助力解决压力传感器校准过程中遇到的障碍
2016-11-16 22:03:03   来源:麦姆斯咨询   评论:0   点击:

对于发电、航空航天、医药、石油和天然气以及其他重要行业中常见的许多过程,准确的压力测量对确保安全性和效率非常重要。除了需要考虑压力传感器本身的性能外,还需要对传感器和测量系统进行正确的校准,这样才能获得准确的测量结果。

您的实验室目前对压力传感器的校准,是完全校准还是在有限基础上校准?对于发电、航空航天、医药、石油和天然气以及其他重要行业中常见的许多过程,准确的压力测量对确保安全性和效率非常重要。除了需要考虑压力传感器本身的性能外,还需要对传感器和测量系统进行正确的校准,这样才能获得准确的测量结果。

与所有校准工作一样,执行压力传感器的校准需要经过培训的人员、明确的规程以及正确的设备,福禄克计量校准部均可提供上述帮助。

障碍:我如何培训团队进行压力传感器校准并弥补知识缺陷?

解决方案:现代化压力标准器,比如福禄克计量校准部的仪器,会使您的培训工作变得非常容易。较老的设备要求大量的手动操作甚至用户进行修正计算,合理结果的获得与人的关系很大。现代化仪器,例如压力控制器或数字参考压力计,使用更简单,对人员培训的要求较低。配合软件使用时,例如COMPASS® for Pressure,压力控制器可实现完全自动化,只需最少的培训, 即可使校准工作更简单、可重复性更高。

福禄克计量校准部在美国及其他国家开展各种压力研讨会。参会者会学习到关于压力测量的基本理论、压力传感器及校准过程的步骤,以及各种不同压力校准的实际动手操作。经过短短一周的培训,虽然不能保证您会成为压力测量领域的专家,但我们能够帮助新人进入压力校准领域,并为其提供执行高质量压力校准所需的基本工具。

福禄克也提供现场安装和培训服务。可根据您的设备提供定制培训计划,以及确保您的设备安装和工作正常——无需花费差旅费将技术人员派到培训课堂现场。

福禄克计量校准部为客户提供的压力传感器校准培训课程

福禄克计量校准部为客户提供的压力传感器校准培训课程

此外,福禄克计量校准部也提供其他培训机会,例如在线式应用文章库、免费的网络研讨会,以及当地和国际行业会议上的演讲介绍(如NCSLI)。其中包括介绍如何得出产品不确定度预算的技术文章,简化过程认证面临的挑战。

障碍:哪些压力测量步骤需要进行校准?

解决方案:利用压力传感器测量压力还需要经过几个步骤,每个步骤都可能影响到测量的总体不确定度。在一个模块化系统中,并不是所有这些步骤都要在同一个模块中一一完成。通常,一个与压力测量相关联的步骤,应包括以下内容:

1. 将压力引入系统。

2. 该压力向传感器元件施加一个力。

3. 该力引起压力传感器输出发生变化。根据压力传感器设计的不同,该变化可表现为一个频率或毫伏信号(或类似的输出)。

4. 压力传感器的输出使用电子方法进行测量,并转换成数字值。

5. 系数被应用到数字值中。

6. 该数字值以在前面板上显示,或者通过远程接口发送的方式报送给用户。

某些步骤所涉及的行为会有所不同,或将随时间的推进发生漂移,因此必须进行校准。步骤3中力与输出信号的关系,以及步骤4中使用电子手段进行的测量,可能会随时间一起,发生潜在的改变。因此,校准需要包括步骤3到步骤5。换句话说,模块必须以物理压力作为输入,而输出必须是一个不需要进一步调节或校正的数字值。

障碍:如何选择正确的设备,以及识别校准设备的量程或准确度?

解决方案:需要测量的压力范围各种各样,从真空或较低差压等低压力范围到液压应用中常见的高压力范围,每种压力范围在工业中都扮演重要的角色。理想情况下,您的设备需要能够覆盖较宽压力范围,并在需求发生变化时扩展压力范围和准确度。

福禄克计量校准部的6270A模块式压力控制器就是一个很好的产品。该产品能覆盖较宽的压力范围,从真空到3000 psi。利用可选的防污染系统(CPS),该系统既可以校准气体也可以校准液体现场设备,进一步扩展了覆盖范围。其模块式设计允许用户现在购买能够覆盖特定压力范围的模块,随后再增加更多的测量模块,无需将系统返回工厂进行重新调校或重新配置。

该产品提供两种不同准确度等级的压力模块。为了保证初始投资较低,可首先使用准确度较低的PM200。当压力校准业务发展到要求较高准确度时,只需简单增加PM600高准确度压力模块, 压力控制器即可随之增长。最后,当PM600压力模块不能满足您所需的准确度时,可将6270A作为PG7000活塞式压力计系统中的一个组件,以自动化方式实现最高等级的准确度。

按照这种方式,无论您的压力测量需求如何变化,今天的投资都能发挥其作用。

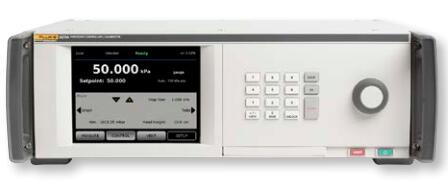

福禄克计量校准部的6270A压力控制器采用模块化设计

福禄克计量校准部的6270A压力控制器采用模块化设计

对于更高的压力(3000 psi以上),可考虑使用液体活塞式压力计,如福禄克计量校准部的P3124,或者基于压力比较测试泵的解决方案,例如福禄克计量校准部的P5515以及2700G参考压力计。活塞式压力计在非常宽量程内的准确度均为读数百分比。对于非常简单的操作,即可提供0.015 %的不确定度。通过将活塞式压力计与软件配合使用,可提供高达0.008 %的不确定度,扩展其可校准的设备范围。P5515和2700G没有相同等级的测量性能和宽覆盖范围,但同样简单易用、成本低、容易扩展。您可以首先采用压力比较测试泵和单个压力计, 然后再购买附加压力计,从而覆盖所需的更大压力范围。

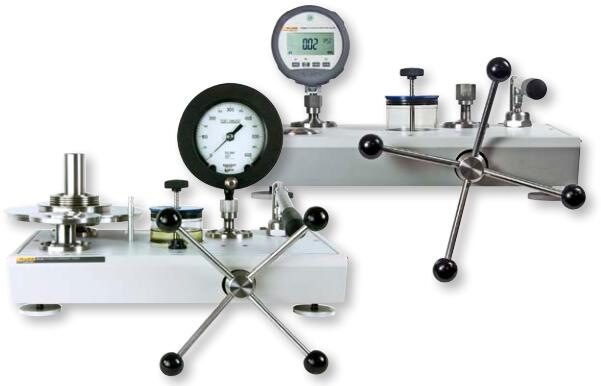

对于3000 psi以上的压力,可考虑使用液体活塞式压力计

对于3000 psi以上的压力,可考虑使用液体活塞式压力计

如果您的目的是通过认证,那么就要确保您的校准标准经过了ISO 17025认证校准。福禄克计量校准部提供的压力标准几乎全部经过ISO 17025认证校准。对于未经过认证校准的标准,可采用额外付费的方式获得。

障碍:压力校准过程中可能存在一些风险,如何保证技术人员的安全?

解决方案:压力校准过程往往存在一定程度的风险,首先要保证人员经过正确培训。福禄克计量校准部致力于提供安全的压力设备。我们的压力标准满足或超过所有相关政府安全规范。像6270A这样的产品具有内部安全阀,设计有安全压力比,能够确保操作者安全。6270A还包括用户可编程的压力限值以及紧急中止开关。

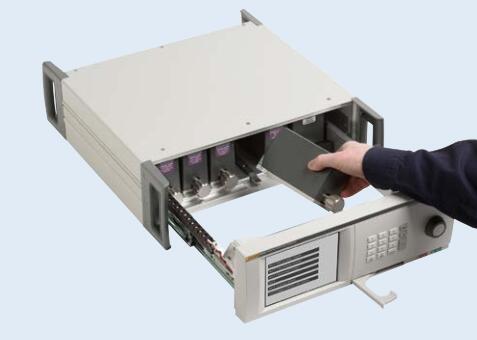

6270A具有内部安全阀,设计有安全压力比,能够确保操作者安全

6270A具有内部安全阀,设计有安全压力比,能够确保操作者安全

校准过程的自动化可以保证操作者的安全。自动化校准,可以避免操作员错误操作而产生的设备故障;其次,自动化校准可以实现远程控制,使操作者远离危险的操作环境。

总结

福禄克计量校准部提供构建压力传感器校准方案所需的设备和资源。福禄克解决方案能够帮助您解决压力传感器校准业务面临的困难,提高客户的投资回报。
