中国首款CMOS平板探测器——纳米维景Merak1313横空出世
2017-11-22 15:26:32   来源：麦姆斯咨询   评论：0   点击：

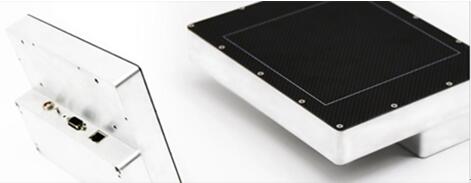

中国首款CMOS平板探测器：Merak1313

据麦姆斯咨询报道，Merak1313 CMOS（Complementary Metal Oxide Semiconductor）平板探测器是北京纳米维景科技有限公司独立自主研发的第一款平板探测器（Flat Panel Detector，FPD），其采用先进的CMOS技术，具有低剂量高质成像、高分辨率、高灵敏度等特点。纳米维景是继美国、日本、韩国公司之后，中国第一家掌握此高端辐射探测器技术的公司。

自1955年RSNA（Radiological Society of North America）上推出第一台平板探测器设备以来，如今平板探测技术已经取得了飞跃性的发展。随着数字化医疗市场的兴起，平板探测器的市场容量也越来越大。据麦姆斯咨询调研数据显示，2017年全球X射线探测器市场规模约为25.3亿美元，预计2022年将达到33.1亿美元，2017-2022年期间的复合增长率为5.6%。预计未来几年，平板探测器将占据全球X射线探测器市场最大的份额。

近几年，我国平板探测器市场需求呈现逐年上升的趋势。随着平板探测器行业全球范围内市场需求的不断扩大增长，探测器的国产化也迎来了新的发展机遇和挑战。纳米维景正是抓住了这一机遇，秣马厉兵助力中国智造，自主创新，精益求精，打造出中国第一款CMOS平板探测器。

Merak1313汇集了多重优势，基于性能优异的针状CsI闪烁体和高灵敏度CMOS感光芯片，其可用更低的剂量获得更清晰的图像，同时动态范围也进一步提高，最大可达76dB。探测器内集成了四档增益，可以满足不同应用场景的需要。相对静态成像，Merak1313可以做到全分辨率和全视野下的实时动态成像，最高采集帧速率可达60fps。另外，为了最大化发挥探测器性能，硬件中嵌入了实时校准算法，以便于客户选取调用。

纳米维景致力于辐射成像领域，追求高速高精度辐射成像，满足客户需求，创造共同成就。Merak系列CMOS平板探测器，不仅可以为客户提供高质量体验，还可以轻松扩展到不同的应用，降低成本，为客户提供灵活的数字辐射成像解决方案。

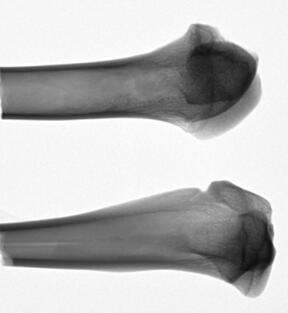

纳米维景Merak1313的测试图

完美应用于辐射成像领域

Merak系列CMOS平板探测器，可广泛应用于牙科CBCT、工业无损检测等X射线成像领域。目前，Merak1313是Merak系列CMOS平板探测器标准型号，纳米维景正在开发更多的型号以满足不同应用，以及客户的定制化要求。

纳米维景无疑又交出了一份优异的成绩单，这在中国CMOS平板探测器领域描绘了浓重的一笔。麦姆斯咨询也希望纳米维景人带着满格的斗志，以创新能量不断刷新记录，走出一条朝气蓬勃，自强不息的创新之路，早日实现高速高精度辐射成像领先者的宏伟愿景。
