灿瑞科技率先推出“ToF光源+驱动IC”整合封装，大力拓展3D传感应用
2019-09-26 07:29:50   来源：麦姆斯咨询   评论：0   点击：

上海灿瑞科技（OCS）股份有限公司（以下简称“灿瑞科技”）是一家专注于IC与光电集成产品的高新科技公司，公司总部位于上海，并在上海、台北、新竹建设了IC与光电研发中心。

灿瑞科技IC与光电设计团队一直专注于飞行时间（ToF）与驱动IC产品，从2015年开始专注研发ToF光源完整方案，并针对ToF应用开发出一系列一体成型式金属反射杯ToF产品。该方案具有两大优势：其一在产品散热表现方面明显优于塑料反射杯产品，更适用于大电流工作；其二为产品可靠性，因一体成型反射杯设计方案，并不像塑料反射杯有脱落的顾虑。

据麦姆斯咨询报道，灿瑞科技拥有完整的ToF光源产品线方案，在3D传感业界率先推出OCVC系列3217封装，其长边为1.7mm设计，并整合光电二极管（Photo Diode，PD）监测功能，具有完善的人眼安全防护功能，适合窄边框设计的笔记本电脑和智能手机前置摄像头3D传感模块。

在OCVC系列——3222、3532、3535标准ToF封装产品中，其功率规格涵盖0.5～6W产品，发光角度涵盖44°x36°到120°x90°等数十款ToF光源设计。

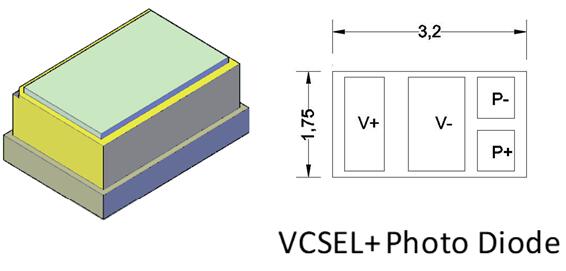

图1：灿瑞科技OCVC系列——3217 ToF封装，适合业界窄边框产品设计

在ToF驱动IC部分，灿瑞科技推出了OCP 8681芯片，高效率峰值电流可达4A，高频率可达200MHz，并整合光电二极管（PD）及算法，可同步处理ToF应用中扩散片（Diffuser）异常的监测功能（如保证人眼安全）以及自动功率调节（APC）功能，并可借由I2C设定输出功率后，由光电二极管（PD）反馈光电流信号而调整输出电流。

同时，驱动IC集成了高精度的温度传感器，能够实时检测垂直腔面发射激光器（VCSEL）芯片在高频率工况下的温度，通过通信接口反馈给应用处理器（AP）/ToF传感器，并借由内置自动功率调节（APC）算法进行同步的输出温度补偿，达到恒定的输出光功率。为了ToF发射端方案的进一步完善性，OCP8681也兼容外接NTC的测温方式，以满足客户多样性的需求。

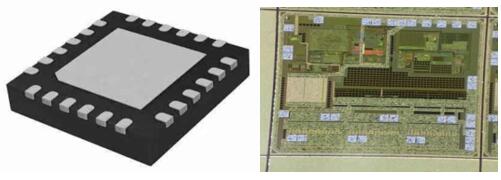

图2：灿瑞科技OCP8681驱动IC

灿瑞科技于2019年第三季度（Q3）率先推出OCIV系列——ToF发射端光源整合驱动IC的封装，有效降低了40%的封装面积，其整合封装也可以借由降低VCSEL与驱动IC信号传输距离，使得Tr/Tf可减少30%，并大大提升光源驱动频率达300MHz。

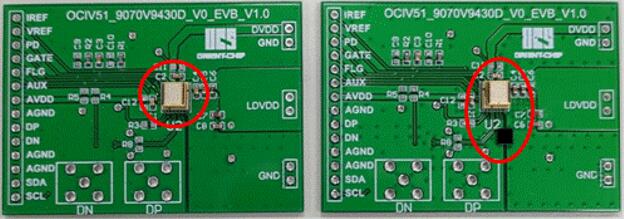

图3：左为灿瑞科技OCIV系列ToF整合驱动IC封装方案，右为传统ToF发射端封装外加驱动IC

目前，上海灿瑞科技对于ToF应用的发射端光源与VCSEL驱动IC已经分别在美国、日本、大陆、台湾等地获得超过10件专利授权。

灿瑞科技OCVC系列ToF光源、OCIV系列整合方案光源已陆续通过几大主要ToF传感器及模组厂商验证，也开始出货至中国大陆前几大应用客户，美国、德国、日本、台湾等地的客户也在持续出货中。

因VCSEL芯片本身小发射角与能量集中的特性，OCS ToF系列产品可搭配透镜，设计出不同光源角度的方案，以符合各领域的应用需求。

■ OCVC——0.5W~1W小功率产品，凭借其发光高均匀度特性可应用于泛光照明（补光）应用。

■ OCVC——15°小角度方案，可应用于远距离安防补光和测距应用。

■ OCLI——1W~6W大功率产品，可设计为线条光源应用于扫地机器人应用。

■ 由于ToF光源会接触到人体的应用领域，涉及人眼安全问题（Eye Safety），OCVC——整合光电二极管（PD）封装的高功率产品可应用于工业机器人、智能手机等应用。

OCIV整合光源系列，因整并组件尺寸缩小且加快Tr/Tf时间，对于要求小尺寸的产品（如智能手机应用）有极大优势。

灿瑞科技位于浙江嘉兴的封装工厂，占地面积4万平方米，为一条同时具备完整ToF封装与IC封装的量产产线，具备多项ToF远场100%全检能力，高温测试等先进封装量产设备，为国内少数已有正式量产出货的先进工厂。

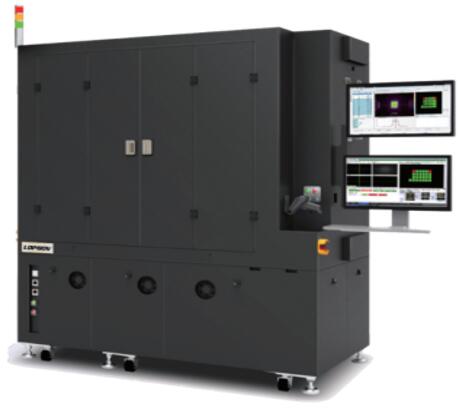

图4：灿瑞科技的浙江嘉兴工厂配置有ToF光源100%检验能力，包含近场和远场100%自动检验机

关于灿瑞科技

上海灿瑞科技股份有限公司总部位于上海市静安区，作为一家模拟和数字IC设计公司，专注于为客户提供多元化、高能效与可控成本于一体的电源管理IC产品、具有竞争力的电源解决方案以及完整的定制化系统设计支持和服务。借助于香港、台湾、中国大陆等地的分公司，灿瑞科技快速响应客户需求，为全球的客户提供高品质的半导体产品及解决方案。

灿瑞科技为客户提供高质量特殊应用的产品，包括电源管理芯片、磁传感器、电机驱动芯片、光电传感器及其完整的解决方案。这些完整的解决方案已经使灿瑞科技在智能手机、家电、笔记本电脑、汽车、LED照明和电机等领域大显身手。

灿瑞科技于2015年开始进入光电领域，已开发出完整的非可见光光源（如红外LED）与ToF系列产品，结合本身IC强项，为客户提供ToF发射端模块光源+驱动IC的完整解决方案。
