据麦姆斯咨询报道，为解决客户小型化系统的设计需求，诺思利用其专利保护的设计理念和创新工艺制程方法，推出了超小型声波滤波器产品系列USH BAW（Ultra Small-Size High-Performance BAW）。

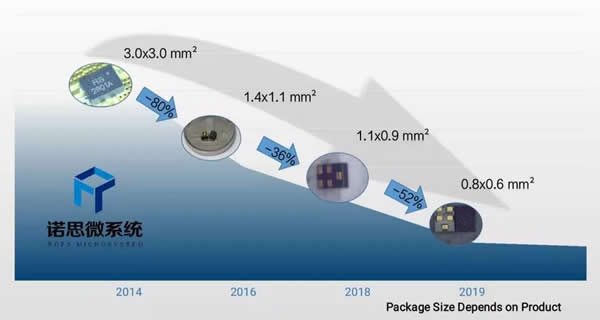

据麦姆斯咨询报道，为解决客户小型化系统的设计需求，诺思利用其专利保护的设计理念和创新工艺制程方法，推出了超小型声波滤波器产品系列USH BAW（Ultra Small-Size High-Performance BAW）。USH BAW产品系列封装外形尺寸仅为0806（0.8mm x 0.6mm），比前代产品（1.1mm x 0.9mm）面积缩小了52%，其中芯片尺寸已小于0.6mm x 0.4mm，将有助于射频前端模组（通常含有15~30个滤波器）尺寸大幅缩小。而目前国际厂商才刚刚开始推广0907（0.9mm x 0.7mm）封装尺寸的产品。USH BAW声波滤波芯片的问世，在保持高性能的同时重新定义了更小尺寸的器件标准，标志诺思在射频滤波芯片领域实现了从“并跑”到“领跑”的历史跨越。

诺思推出全球最小声波滤波器，重塑5G射频前端模组

5G高速移动通信时代，电子系统在核心功能之外还需要强大的图形和移动互联的大数据传输能力，这使得通信硬件系统更为复杂和庞大。同时人们对于便携式电子产品的小型化，轻量化的需求却依旧没有改变，因此日益庞大的硬件系统和轻巧便携的小型化需求，对电子元件，以及构成系统的模块中的电子元件都提出了小型化的要求。

诺思推出全球最小声波滤波器，重塑5G射频前端模组

以智能手机为例，全球2G/3G/4G/5G网络总共支持的频段将达到91个以上，新增通信频段超过了50个。频段数上升的直接结果就是射频滤波器数量的上升，对于一个频段而言，一般至少需要两个滤波器，所以如此庞大数量的滤波器，对于高密电路板的空间布局提出了极为严苛的要求，因此5G智能手机对滤波器超小型尺寸的需求变的极为迫切。

USH BAW超小型滤波器系列产品，能够大幅削减电子电路的封装面积，大幅提升高密度电路设计的自由度，有助于5G智能终端的小型化和高性能化。同时，由于芯片和封装尺寸的降低，也大幅减小了元件的成本，这也有利于实现电子系统的低成本化。

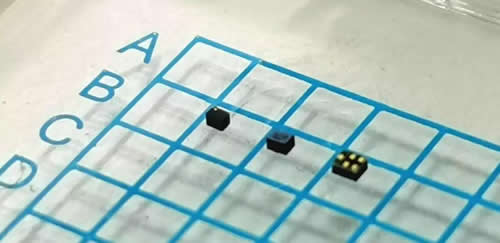

图左一产品是USH BAW（0.8mm x 0.6mm）

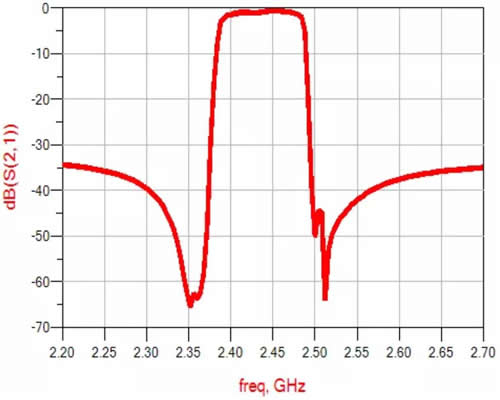

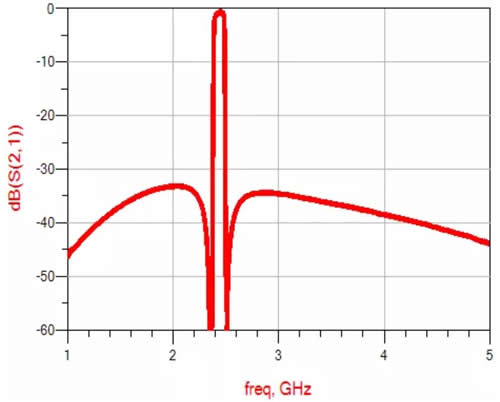

USH BAW超小型滤波器系列产品，将涵盖700M-6G的主要通信频段滤波器，既包含了传统4G频段（700M-2.6GHz），又包含5G使用的Sub-6G频段。需要指出的是，USH BAW在缩小尺寸的同时，还实现了产品性能的提升。以Wi-Fi产品为例，如图所示，具有低带内插损（Typical 0.95dB）和高带外抑制（B40/B41/B7频段）等特点。

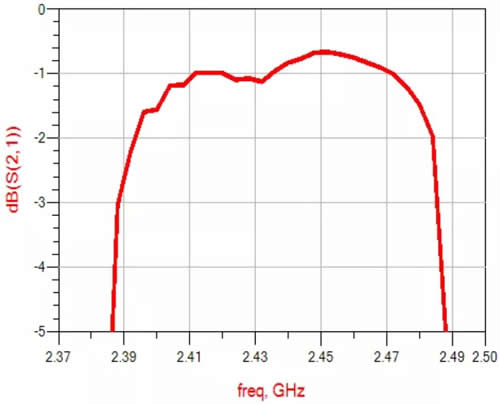

Passband性能（2.37G-2.5G）
