Tanner S-Edit原理图编辑
2018-04-30 20:25:39   来源：麦姆斯咨询   评论：0   点击：

Tanner S-Edit电路原理图编辑与仿真工具集具有原理图编辑、波形仿真、模型参数和仿真设置等功能；这些工具易于使用，且能够处理复杂的混合信号IC设计的原理图编辑。

完整的IC设计原理图编辑环境

Tanner S-Edit为原理图编辑和设计输入提供了一个易于使用的设计环境。它能够帮助您处理最复杂的混合信号IC原理图的编辑。S-Edit与Tanner T-Spice仿真、Tanner L-Edit IC版图编辑工具，以及Tanner DRC和LVS验证工具紧密结合。S-Edit通过优化您的生产效率和加速从设计概念到芯片的实现，以帮助您满足当今快节奏的市场需求。更快的设计周期可以帮助您快速地找到最佳解决方案，从而腾出更多时间和资源进行工艺方面的验证。最终降低了IC后期验证的风险，获得更高的良率和更快的上市时间。

支持最复杂的混合信号IC设计的原理图编辑
■ 支持总线，可加速混合信号IC设计的创建
■ 支持高级阵列，可轻松实现内存、成像和带有重复性模块的电路创建和编辑
■ 自动抓取引脚（热点）进行橡皮筋式连接编辑，可以更快地进行设计修改
■ S-Edit在整个设计过程中实时显示评估参数；可以显示或评估带有基于其它电路参数公式的参数
■ 可自动生成符号，使您可以轻松地从原理图中创建符号并同步所有更改
■ 所有操作都可以通过TCL / Tk命令语言编写脚本
■ 可记录脚本，使您能够自动执行任务或为特定应用需求而扩展该工具
■ 可重放日志允许恢复，以防止意外的网络或硬件故障
■ S-Edit可执行电气连接高亮，并在层次结构中切换时保持该电气连接高亮
■ 在原理图、版图和LVS报表间交叉探测以高亮显示电气连接/器件
■ 原理图ERC检查能够帮助您检查在设计中常见的错误，如未驱动的电气连接、未连接的引脚和由多个输出驱动的电气连接；该设计检查完全可配置，包括自定义的验证脚本

与仿真紧密结合

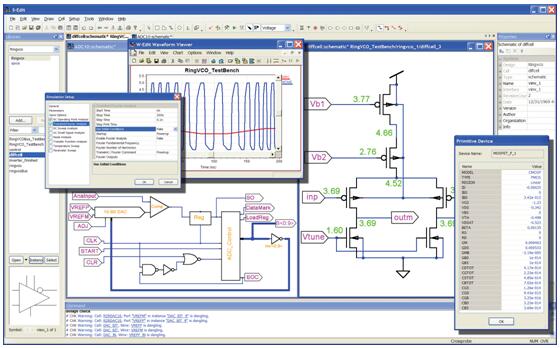

■ 在原理图编辑环境中可驱动仿真器。这允许直接在原理图上查看操作点的结果，查看器件的小信号参数，查看模型参数，并执行波形交叉探测以查看节点电压和器件终端电流或电荷
■ S-Edit为设计、仿真、分析和电路参数的调整迭代循环创建高效的流程。专注于设计，而不是数据处理，从而加快了设计过程

可以方便地与第三方工具和旧数据进行互操作
■ S-Edit可以通过Open Access或EDIF从第三方的工具导入原理图，包括Mentor、Cadence、Lakes和View Draw，可以无缝集成旧数据并实现原理图和属性的自动转换
■ 网表支持灵活的、用户可配置的格式导出，包括SPICE和CDL变体、EDIF、结构体Verilog和结构体VHDL
■ S-Edit支持库的功能，可以最大化地重复利用以前项目中开发的IP，或者从第三方厂商导入

强大且易用的界面
■ S-Edit使前端原理图的设计与编辑更容易和更具效率
■ 完善的用户可编程设计环境，允许您重新定义快捷键，创建新工具栏，并将视图自定义到您的首选项——所有都在一个精简的图形用户界面（GUI）中
■ 完整的用户界面，支持多种语言，包括英文、日文、简体和繁体中文
■ S-Edit提供Unicode支持；所有的用户数据可以输入到国际字符集

成本效益
■ S-Edit具有理想的性价比，允许您最大限度地增加项目的设计人员数量
■ 由于S-Edit在Windows和Linux操作系统平台上都可以运行，所以设计人员可以在极具成本效益的工作站或笔记本电脑上工作；这意味着您可以随时随地工作，甚至在家里，为应对产品上市压力而持续工作
■ 提供两种配置：完整的原理图编辑器和原理图查看器

特点和优点：
■ 帮助您处理最复杂、全定制化的IC原理图编辑
■ 与SPICE仿真相结合，允许波形交叉探测和直接观察原理图中的操作点仿真结果
■ 导出格式：SPICE、EDIF、Verilog和VHDL
■ 输入格式：Open Access，由Mentor、Cadence、Laker和View Draw EDIF原理图自动转换的EDIF文件、SPICE和Verilog
■ 可配置的原理图电气规则检查（ERC）
■ 每个单元支持的多视图包括：SPICE、原理图、Verilog、Verilog-A和Verilog-AMS视图
■ 支持先进的阵列和总线
■ 集成Tanner L-Edit原理图驱动自动生成版图（SDL）模块，可加速版图设计和ECO过程
■ 通过集成库浏览器可支持多个数据库
■ 使用TCL/Tk命令语言可完全实现脚本化和可扩展性
■ 与第三方工具和旧数据互操作性简单
■ 平台在Windows或Linux环境中都可独立运行
■ 操作直观易学
■ 优质的客户支持服务
■ 授权许可灵活
